一起V2500引氣系統故障淺析

　　A320(V2500)系列飛機經常出現故障：

　　PRESS REG-V 4001HA1(2) OR SOL 10HA1(2) OR SENSE LINE　BMC 1(2)，此故障一般情況下為PRV，10HA或者sense line導致的引氣系統故障，從TSM排故一般可以得到排除。然而，2月10日，B-2371 飛機航后報告出現：PRESS REG-V 4001HA1 OR SOL 10HA1OR SENSE LINE ，按照維護經驗和TSM排故，更換PRV1，更換10HA1，檢查SENSE LINE無異常，故障依舊，排故陷入僵局。

　　針對此情況，我們開始進一步梳理故障現象。從飛行機組處我們了解到引氣系統功能均正常，唯有能觀察到的現象為：發動機未引氣時，引氣頁面1發PRV指示為琥珀色的關閉，只要接通APU引氣，則PRV指示變成綠色的關閉位，之后各種功能均正常。

　　根據機組的信息，我們懷疑是指示方面可能有問題。于是我們再一次了解發動機引氣系統的原理：

　　系統由引氣管理計算機BMC主控，包括了一個高壓閥HPV，引氣壓力調節閥PRV，過壓閥OPV，另外還設置有中壓單向閥IPV，風扇閥FAV，系統還在管路上設置了SENSELINE連接在壓力傳感器，溫度控制器等，從而調節整個發動機引氣向用戶供應適當壓力，溫度的氣源。部分部件的具體功能為：

　　高壓閥HPV ：蝶形閥，具備關斷，調壓功能，彈簧負載關位，低至打開壓力8PSI，調節下游壓力36 3PSI。其上有一根sense line 連接到壓力調節閥PRV上。

　　引氣壓力調節閥PRV：蝶形閥，具備關斷，調壓功能，彈簧負載關位，低至打開壓力8PSI，調節下游壓力44 3PSI。當預冷器交換器PRECOOLER的下游超溫(257± 3)℃(60 秒的延遲)或者PRV的下游過壓(57±3)psig(15 秒的延遲)，PRV關閉。

　　過壓閥OPV：氣動，彈簧負載開位。PRV出口壓力達到75PSI時開始工作，當壓力達到85PSI時完全關閉，當壓力小于或等于35PSI時重新打開。

　　風扇閥FAV：蝶形閥，彈簧負載關位，低至打開壓力8PSI。調節預冷器交換器PRECOOLER的下游溫度200 ℃。

　　引氣壓力控制電磁閥CTS(10HA)：安裝在預冷器交換器PRECOOLER的下游，感受溫度和壓力。當溫度達到235℃，通過sense line 限制PRV減小壓力，當溫度到245℃時。限制引氣壓力17.5PSI。CTS還通過電磁閥來控制PRV，且具有防返流功能。

　　風扇閥控制恒溫器TCT(7170HM)：安裝在預冷器交換器PRECOOLER的下游，感受溫度，通過sense line控制風扇閥開度，維持溫度在200 ℃。

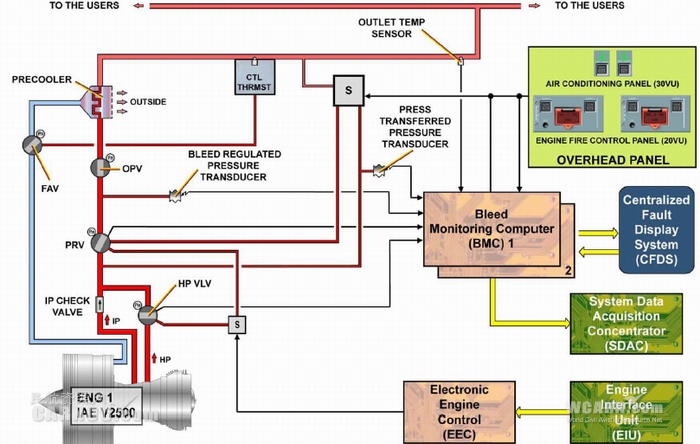

　　系統大致工作情況為：使用發動機引氣時，通過發動機中壓級或高壓級引來的空氣(當中壓級引氣不足時高壓引氣活門打開)先經過PRV(調節出口壓力保持在44PSI)再經過OPV超壓活門(75PSI活門開始關閉)后在預冷器經過風扇空氣活門引來的冷卻空氣進行冷卻，使經過調節的預冷器出口溫度保持在200度， 在經過相應的溫度和壓力調節后，將符合需要的引氣提供給各個用戶。

　　指示方面系統設置了一個溫度傳感器6HA和兩個壓力傳感器7HA，8HA來完成。溫度傳感器6HA安裝在預冷器下游，將溫度信號傳輸至BMC到引氣頁面的指示。壓力傳感器7HA 也稱轉換壓力傳感器，通過sense line 連接到HPV下游和PRV之間管路上，在HPV完全關閉時且轉換壓力低于23PSI超過15 sec，通過BMC給出EACM警告HPV FAULT ，另外還給出ENG ABNORMAL PRESS警告。當7HA故障時，引氣壓力指示不受影響。

　　壓力傳感器8HA則是調節壓力傳感器，通過 sense line 連接在PRV下游管路上，將調節壓力顯示在引氣頁面上顯示還通過BMC給出EACM警告：

　　PRV沒有完全關閉時且調節壓力高于57PSI超過15 sec，給出AIR ENG BLEED FAULT

　　當調節壓力不在12-60PSI之間，給出WING ANTI ICE INOP;

　　當調節壓力低于23PSI且傳輸壓力在12-38PSI之間，給出AIR ENG ABNORMAL PRESS;

　　在了解系統的原理之后，結合機組反映的現象，我們將排故的思路放在轉換壓力傳感器7HA上，　并排除8HA故障的可能。在更換轉換壓力傳感器7HA之后，故障得以排除。

　　我們從排故手冊TSM里面查詢相關信息：

　　TASK 36-11-00-810-903-A

　　The Bleed Pressure-Regulator Valve of the Engine 1 is Shown Closed Amber on the Lower ECAM DU

　　1. Possible Causes

　　- VALVE-BLEED PRESS REG (4001HA)

　　- SOLENOID-BLEED PRESS REG V CTL， ENG 1 (10HA1)

　　- sense line

　　- wiring

　　TSM在排故程序中根本就沒有提到過有可能是7HA導致的故障，但是查詢?nèi)绻�該故障發生在二發的情況下，TSM給出以下排故程序：

　　TASK 36-11-00-810-908-A

　　The Bleed Pressure-Regulator Valve of the Engine 2 is Shown Closed Amber on the Lower ECAM DU

　　1. Possible Causes

　　- XDCR-BLEED TRANSFER PRESS， ENG 2 (7HA2)

　　- VALVE-BLEED PRESS REG (4001HA)

　　- SOLENOID-BLEED PRESS REG V CTL， ENG 2 (10HA2)

　　- sense line

　　- wiring

　　從上述兩條排故程序看出，7HA 故障導致出現該故障現象，但是經過比較后發現，TSM對于1發和2發同樣的故障現象，對于1發卻沒有列出可能造成故障的部件7HA，這給現場排故造成困擾。

　　綜上所述，我們平時在排故的過程中，對飛機的系統工作原理有充分的了解，機組反映的故障當時現象是非常重要的，我們要結合系統工作原理和故障現象，然后參考TSM得出合理的排故程序。從TSM的排故建議上我們也看出應該是TSM在1發的排故程序中將7HA1的可能性遺忘，這也導致我們在排故過程中受到了誤導。
